大口径硬密封电动球阀 Q947H-16C DN400 电动铸钢球阀浙江精拓阀门厂

Q41H不锈钢硬密封球阀产品简介：Q41H不锈钢硬密封球阀是密封副（即阀座密封面与球体密封面）材料配对为金属对金属的不锈钢球阀。（从设计上讲，金属对金属的密封以线密封为佳，从密封原理上及密封比压上最易***密封，在很小的预紧力情况下

价格 订货量

￥2100.00

1 - 1
￥1900.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥2

: 黄先生
邮箱已验证

手机已验证

微信已验证; 𐀡𐀢𐀣****𐀦𐀧𐀨𐀦

微信在线

发货地：浙江永嘉县
发货期限：2天内发货
供货总量： 130台

在线联系获取最低报价

永嘉县瓯北街道巨远阀门厂入驻平台第11年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 黄先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：闸阀,截止阀,球阀,蝶阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

黄先生
职位：

销售经理
地址：

浙江温州永嘉县和三工业区

详细信息

获取最低报价微信在线

加工定制：是	品牌：精拓阀门	型号：Q947H/Y-16C
阀体材料：铸钢、碳钢不锈钢	工作温度：400	公称通径：400mm
密封材料：硬质合金	阀门性能特点：球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密	工作介质：水、排污、氧气、过氧化氢、甲烷和乙烯
公称压力：1.6	连接方式：法兰	执行器性能特点：开关型、无源触点型、阀位信号反馈型、智能调节型
规格：400

产品介绍

产品描述

产品型号：Q947H-16C
常用材质：碳钢、不锈钢、双相不锈钢
产品规格：DN50-DN1000

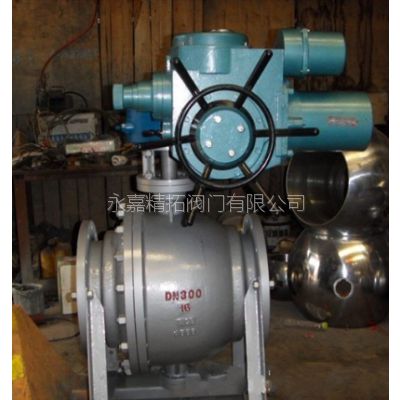

产品实拍

产品特色

企业介绍

Q41H不锈钢硬密封球阀产品简介：Q41H不锈钢硬密封球阀是密封副（即阀座密封面与球体密封面）材料配对为金属对金属的不锈钢球阀。（从设计上讲，金属对金属的密封以线密封为佳，从密封原理上及密封比压上最易***密封，在很小的预紧力情况下就能***足够的密封比压，使金属密封球阀达到密封。但这要根据管道的压力等级和口径大小来定阀座密封面的接触宽度，以防密封面被压溃。）

Q41H不锈钢硬密封球阀阀体材质：不锈钢304、304L、316、316等。

Q41H不锈钢硬密封球阀驱动方式：手动、气动、液动、电动。

Q41H不锈钢硬密封球阀产品性能规范：

压力等级		公称压力					磅级
压力等级		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力	壳体试验	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
试验压力	密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
适用工况	适用介质	纸浆、浆料、粉尘及各种固体颗粒介质
适用工况	适用温度	-196~≤550℃
适用规范	设计制造按	GB12237-89 　API60　JP17S-48
	法兰尺寸按	JB79-59、GB91133、HG20592-97　ANSI B16.5　　JIS B2212-2214
	结构长度按	GB12221-89　　ANSI B16.0　　JIS B2002
	检验试验按	JB/T9092-99　　 API598

Q41H不锈钢硬密封球阀外形尺寸和连接尺寸表：

PN1.6MPa外形尺寸
公称通径DN 15   20 25    32   40 50   65   80 100 125 150 200
L                   130 140 150 165 180 200 220 250 280 320 360 400
H                    59   63   75    85     95 107 142 152 178 252 272 342
W                  130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg)          2.5    3     5    6      7    10   15   19   33    58     93     160
法兰连接尺寸              GB/T9113、JB/T79、HG/T20594
PN2.5MPa外形尺寸
公称通径DN   15 20   25    32   40   50 65 80 100   125   150 200
L                      130 140 150 165 180 200 220 250 320 400   400 550
H                        59 63   75    97 107 142 152 178 252 272 342 345
W                    130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg)            2.5 3       5      6   7.5 10     15   20    33     60        93 175
法兰连接尺寸            GB/T9113、JB/T79、HG/T20594
PN4.0MPa外形尺寸
公称通径DN      15    20 25    32 40 50 65   80 100 125 150   200
L                         130 140 150 180 200 220 250 280 320 400   400 400
H                            59   63 75    85 95 107 142 152 178 252    272   342
W                       130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg)                3     4    5     7        9      12 18    28   46     75    106 190
法兰连接尺寸                 GB/T9113、JB/T79、HG/T20594
PN6.4MPa外形尺寸
公称通径DN   15    20   25 32   40   50 65   80   100   125 150   200
L                      165 190 216 229 241 292 330 356 432 508   559 660
H                         59 63 75    97 107 142 152 178 252 272 305 398
W                    130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg)              6.5   7    8     12    14   18   28   40     65     98    140 250
法兰连接尺寸              GB/T9113、JB/
