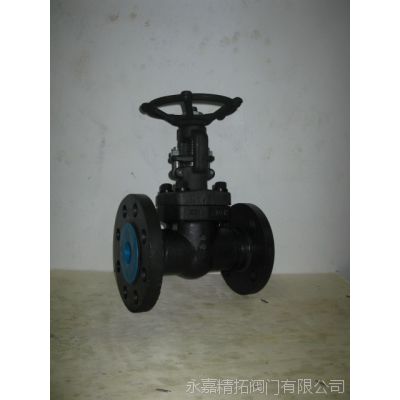

| 锻钢阀系列:J11Y/J61Y锻钢截止阀的详细资料： |
锻钢截止阀有三种盖设计形式。***种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。 采用以下结构 全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
注意：客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 连接尺寸（mm)和重量（Kg） NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 1 1 /4 | 1 1 /2 | 2 | / | 全径 | / | 3 /8 | 1 /2 | 3 /4 | 1 | 1 1 /4 | 1 1 /2 | 2 | L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | H（开） | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 | 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 |
订货须知：
一、①锻钢截止阀产品名称与型号②锻钢截止阀口径③锻钢截止阀否带附件以便我们的为您正确选型。 |
|
|
