| 品牌：巨远阀门 | 型号：Z41F46-10C | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：25-400mm | 3C阀门类别：工业 |
| 适用介质：各种高腐蚀化学介质 | 密封形式：软密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：直通式 | 规格：25-400 |

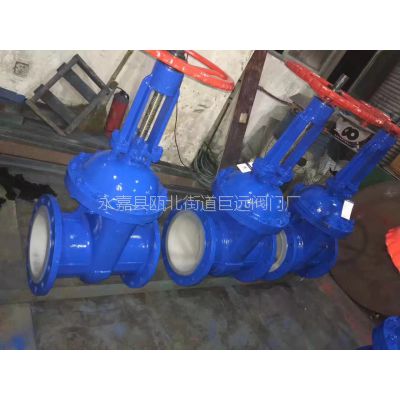

一、Z41F46衬氟闸阀概述
衬氟闸阀是一种最带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、、、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
二、Z41F46/Z41F衬氟闸阀的特点
1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2.密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
三、Z41F46衬氟闸阀结构特点
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
四、Z41F46衬氟闸阀技术规范：
| 设计标准 | GB12234 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
| 驱动方式 | 手动、电动、气动 |
五、Z41F46衬氟闸阀基本型号：
| 手动 | Z41F3 | Z40F3 | 蜗轮 | Z441F |
| Z41F46 | Z40F46 | Z541F46 | ||
| 气动 | Z641F3 | Z640F3 | 电动 | Z941F3 |
| Z641F46 | Z640F46 | Z941F46 |
六、Z41F46不锈钢衬氟闸阀主要零部件材料表：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸阀 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手轮 | WCB | WCB | WCB | |||
