| 品牌：巨远 | 型号：Q641F46-25C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：DN50-DN400mm |
| 适用介质：各种高腐蚀化学介质 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：配件 | 用途：截止 | 作用对象：泵 |
| 3C阀门类别：工业 |

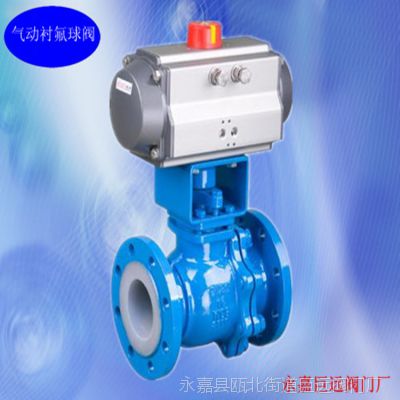

Q641F46气动衬氟球阀是采用气动执行器与衬氟球阀组成，阀门采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用，耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供***的流量，并可用于扫线清洗或隔离输送的管道。
耐腐蚀气动球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
公称通径DN（mm） | 15～300 | 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
公称压力（MPa） | PN1.0、1.6 MPa | 供气压力 | 0.4～0.7MPa |
阀体形式 | 两段式阀体（浮动球体、固定球体） | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
连接形式 | 法兰式 | 环境温度 | -30～+70℃ |
阀芯形式 | "O"型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
密封填料 | 聚四氟乙烯（PTFE） | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
流量特性 | 近似快开型 | 采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 | |
动作范围 | 0～90° | ||
泄露量Q | 软密封：零泄漏 | ||
适用温度 | PTFE≤180℃ | ||
基本误差 | 带定位器：小于全行程的±2% | ||
死区 | 带定位器：小于全行程的2% | ||
可调范围 | 250：1 | ||
配置执行机构 | GT、AT、ST、AW系列单双作用气动执行器 | ||
控制方式 | 开关两位控制、4-20mA模拟量控制 | ||
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
| Q641F46/F4/PO/PFA | 铸钢、不锈钢 | 不锈钢+ 聚四氟 | 聚四氟 | 2Cr13 | 柔性石墨 | 铸钢、不锈钢 | 铸钢 |
| 气动执行器 | 型号 | QW系列、AT系列、AW系列 |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| ***回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
试验压力 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5～0.7
| |||||||||
| DN | L | H | D | D1 | L0 | Z-φd | 执行器型号 |
| 15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW-TZ01/AT50D |
| 25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW-TZ01/AT63D |
| 32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW-TZ02/AT63D |
| 40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW-TZ02/AT75D |
| 65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW-TZ03/AT88D |
| 80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW-TZ04/AT100D |
| 100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW-TZ04/AT115D |
| 125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW-TZ05/AT145D |
| 150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW-TZ06/AT160D |
| 200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
| 250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
| 300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
| 350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
| 400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
