| 品牌：巨远阀门 | 型号：H41B-16C | 材质：铸钢 |
| 连接形式：法兰 | 订货号：10 | 加工定制：是 |
| 货号：12 | 种类：DDCV双瓣式 | 结构形式：升降式 |
| 公称通径：25-400mm | 适用介质：氮气 | 形态：柱塞式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：25-400 | 是否跨境货源：否 |

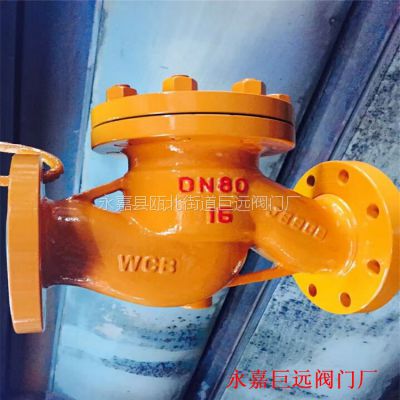

一、H41B氨用升降式止回阀主要概述：
H41B氨用升降式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
H41B氨用升降式止回阀氨用系列阀门主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。适于温度-40~+150℃的氨、氨液介质的管路及液化气管路上，作启闭作用。本系列阀门结构紧凑，设计合理，通道流畅耐性好，流阻系数小。密封面采用巴氏合金、四氟、尼龙、氟料，使用寿命长，在使用过程中遇到温差幅度变化环境下，能自然达到化学处理性能。
二、H41B氨用升降式止回阀性能规范：
| 公称压力 PN(MPa) | 试验压力ps(MPa) | 工作压力P(MPa) | 工 作 温 度（°C) | 适用介质 | |
| 壳 体 | 密 封 | ||||
| 2.5 | 2.75 | 3.75 | 2.5 | 四 氟 塑片 | 氨、氨液 |
三、H41B氨用升降式止回阀主要零件材料：
| 零 件 名 称 | 阀 体 | 阀 瓣 | 密 封 圈 |
| H41B-25C | 铸 钢 | 碳 钢 | 巴 氏 合 金 |
| H41B-40C |
四、H41B氨用升降式止回阀主要外形尺寸：
公称通 DN(mm) | H41N-25型主要尺寸（mm） | 重量 | ||||||||
L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
