| 订货号：2018080022 | 品牌：渤工泵阀 | 货号：2018080022 |
| 型号：J44B-25C | 连接形式：法兰 | 材质：碳钢、不锈钢 |
| 公称通径：DN15-DN300mm | 适用介质：氨气 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 外形：大型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：配件 |
| 形态：角式 | 3C阀门类别：工业 | 规格：DN15-DN300 |
| 是否跨境货源：否 |
『J41B,J41F法兰氨用截止阀』专业生产厂家，由本厂自主研发生产的【氨用截止阀】质量可靠、价格合理、售后服务完善。『J41B,J41F法兰氨用截止阀』适用于各种轻重工业及楼宇管道。【氨用截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 法兰氨用截止阀 |
产品型号 | J41B、J41F、J41N |
公称通径 | DN15-300 |
压力范围 | 1.0MPa-6..4MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |

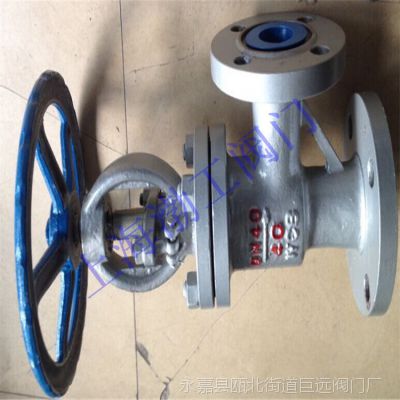

一、J44B氨用角式截止阀主要概述：
J44B氨用角式截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
二、J44B氨用角式截止阀产品特点：
1、中通法兰为方形结构，阀杆采用间杆连接。
2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3、密封面采用巴氏合金，密封性能好，使用寿命长。
三、J44B氨用角式截止阀工作原理：
J44B氨用角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。
四、J44B氨用角式截止阀压力试验：
| 公称压力 PN（MPA） | 试验压力 PS（MPa） | 适用介质 | 适用温度（℃） | |
| 2.5 | 3.8 | 氨气、氨液等NH3 | 巴氏合金-40℃+150℃ | 四氟-40℃+200℃ |
| 4.0 | 6.4 | |||
五、J44B氨用角式截止阀主要零件材料：
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J42B-25C | 铸钢 | 巴氏合金 | 聚四氟乙烯 | 碳钢 | 聚四氟乙烯 | |
| J42B-25P | 灰铸铁 | 不锈钢 | ||||
| J42F-25C | 不锈钢 | 聚四氟乙烯 | 碳钢 | |||
六、J44B氨用角式截止阀主要外形尺寸：
| 公称通径 DN（mm） | 尺 寸（mm） | |||||||||||
| L | D | D1 | D2 | D4 | b | f | f1 | Z-φd | 关 | 开 | D3 | |
| 10 | 65 | 90 | 60 | 40 | 35 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 15 | 65 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-φ14 | 165 | 185 | 110 |
| 20 | 75 | 105 | 75 | 55 | 51 | 18 | 2 | 4 | 4-φ14 | 170 | 200 | 120 |
| 25 | 80 | 115 | 85 | 65 | 58 | 18 | 2 | 4 | 4-φ14 | 197 | 210 | 120 |
| 32 | 90 | 135 | 100 | 78 | 66 | 20 | 2 | 4 | 4-φ18 | 199 | 213 | 140 |
| 40 | 100 | 145 | 110 | 85 | 76 | 20 | 3 | 4 | 4-φ18 | 248 | 264 | 160 |
| 50 | 115 | 160 | 125 | 100 | 88 | 22 | 3 | 4 | 4-φ18 | 265 | 295 | 180 |
| 65 | 145 | 180 | 145 | 120 | 110 | 24 | 3 | 4 | 8-φ18 | 310 | 349 | 220 |
| 80 | 155 | 195 | 160 | 135 | 121 | 26 | 3 | 4 | 8-φ18 | 340 | 357 | 240 |
| 100 | 175 | 230 | 190 | 160 | 150 | 30 | 3 | 4.5 | 8-φ23 | 380 | 413 | 280 |
| 125 | 200 | 270 | 220 | 188 | 176 | 32 | 3 | 4.5 | 8-φ25 | 430 | 451 | 320 |
| 150 | 240 | 300 | 250 | 218 | 204 | 32 | 3 | 4.5 | 8-φ25 | 505 | 492 | 360 |
| 200 | 300 | 360 | 310 | 278 | 260 | 34 | 3 | 4.5 | 12-φ25 | 550 | 806 | 400 |
| 250 | 325 | 425 | 370 | 335 | 310 | 36 | 3 | 4.5 | 12-φ30 | 730 | 880 | 450 |
| 300 | 375 | 485 | 430 | 390 | 364 | 40 | 3 | 4.5 | 16-φ30 | - | 995 | 550 |
