价 格
订货量
￥220.00
1 - 9
￥210.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 品牌：渤工阀门 | 型号：WH41W-40P | 材质：不锈钢 |
| 连接形式：法兰 | 订货号：201208 | 加工定制：是 |
| 货号：201128 | 种类：DDCV双瓣式 | 结构形式：升降式 |
| 公称通径：DN15-DN400mm | 适用介质：水、蒸汽、油品等 | 形态：旋塞式 |
| 压力环境：高压 | 标准：德标 | 流动方向：单向 |
| 驱动方式：自力式 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：DN15-DN400 | 是否跨境货源：否 | 包装：木箱、布袋 |

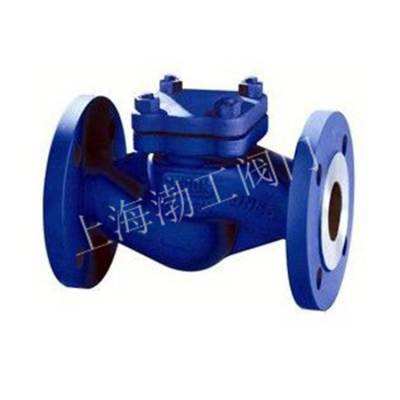

『WH41H、WH41W德标升降式止回阀』适用于各种轻重工业及楼宇管道。【止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 波纹管升降式止回阀 |
产品型号 | WH41H、WH41W |
公称通径 | DN15-400mm |
压力范围 | 1.6-6.0MPa |
阀体材质 | 铸钢，不锈钢 |
产品概述：
1、德标升降式止回阀主要作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
2、标止回阀特点：维修方便、外形流畅、精致美观、经久耐用。
3、德标止回阀应用：电站、天然气、氨、冷冻系统、热油系统、热水。
4、德标止回阀阀门采用标准：结构长度标准：DIN3202；法兰标准：DIN2543-DIN2546；阀门试验检验标准：DIN3230-75
零部件材质：
零件名称 | 阀体、阀盖 | 启闭件 | 密封面 | 栓件 |
材质 | GS-C25 | 2Cr13 | 2Cr13、STL | 碳钢 |
1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti、STL | 1Cr18Ni9Ti | |
CF3、CF8 | SS316 | 304L、304、316L、316、STL | 1Cr18Ni9Ti |
技术参数：
公称压力 | 1.6MPa | 2.5MPa | 4.0MPa |
壳体强度 | 2.4MPa | 3.8MPa | 6.0MPa |
密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
适用温度 | -20～350℃ | ||
适用介质 | 水、蒸汽、油品等 | ||
连接尺寸：
DN | L | H | Kv | 重量Kg | ||
PN16 | PN25 | PN40 | ||||
15 | 130 | 70 | 5.7 | 2.4 | 3.5 | 3.8 |
20 | 150 | 70 | 7.8 | 3.0 | 4.4 | 4.9 |
25 | 160 | 80 | 11.8 | 3.8 | 5.0 | 5.9 |
32 | 180 | 80 | 17.9 | 5.7 | 6.0 | 7.1 |
40 | 200 | 85 | 27.5 | 7.4 | 8.0 | 10.4 |
50 | 230 | 95 | 48.0 | 10.3 | 11.0 | 12.3 |
65 | 290 | 110 | 77.6 | 15.2 | 16.0 | 22.7 |
80 | 310 | 130 | 109.0 | 20.4 | 21.0 | 28.5 |
100 | 350 | 155 | 168.0 | 31.0 | 32.0 | 40.0 |
125 | 400 | 165 | 251.0 | 49.0 | 51.0 | 64.0 |
150 | 480 | 215 | 389.0 | 69.0 | 70.0 | 90.0 |
200 | 600 | 285 | 664.0 | 132.0 | 136.0 | 170.0 |
250 | 730 | 325 | 1017.0 | 198.0 | 218.0 | 240.0 |
300 | 850 | 365 | 1446.0 | 278.0 | 330.0 | 370.0 |
