| 品牌：其他 | 型号：J961Y-320 | 连接形式：焊接 |
| 材质：碳钢 | 公称通径：DN10-DN275mm | 适用介质：其他 |
| 压力环境：高压 | 工作温度：常温 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：电动 |
| 零部件及配件：焊条 | 形态：角式 | 3C阀门类别：工业 |

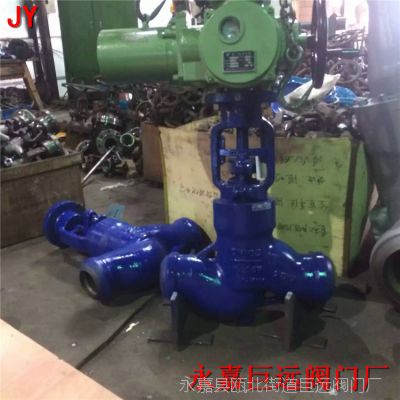

一、J961Y电动焊接截止阀主要特点及用途：
1、J961Y电动高压截止阀与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、J961Y焊接式电站截止阀适用于电站水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
5、J961Y焊接式电站截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时***在相应的温度下,密封不会发生变形,不会发生密封不严的现像。
6、J961Y电站焊接截止阀是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J961Y截止阀外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
| 产品型号 | 公称压力PN(MPa) | 试验压力 (MPa) | 试验压力 (MPa) | 适用温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J961H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J961H/Y-200 | 20 | 30 | 22 | |||||
| J961H/Y-250 | 25 | 37.5 | 27.5 | |||||
| J961H/Y-320 | 32 | 48 | 36 | |||||
| J961Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸汽 | |||
| J961Y-P54/140V | 38 | 28 | 14 | |||||
| J961Y-P54/170V | 48 | 36 | 17 | |||||
| J961Y-P55/100V | 38 | 28 | 10 | ≤550 | ||||
| J961Y-P55/140V | 48 | 36 | 14 | |||||
| J961Y-P55/170V | 53 | 39 | 17 | |||||
| J961Y-P57/100V | 48 | 36 | 10 | ≤570 | ||||
| J961Y-P57/140V | 55 | 40 | 14 | |||||
| J961Y-P57/170V | 60 | 44 | 17 | |||||
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 |
| J961H型 | 25 | 25 | 铬不锈钢 | 铬不锈钢 |
| WCB | 40Cr | 铬钼铝钢氮化 | ||
| J961Y型 | 25 | 25 | 铬不锈钢 | 25 |
| WCB | 40Cr | 铬钼铝钢氮化 | ||
| J961Y-P54型 | ZG20CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V |
| 25Cr2M01V | ||||
| J961Y-P55型 | ZG15CrMoV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V |
| 25Cr2M01V | ||||
| J961Y-P57型 | ZG15CrMOV 12Cr1M01V | 12Cr1M01V | 20Cr1M01V | 12Cr1M01V |
| 25Cr2M01V |
| 零件名称 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固件 |
| J961H型 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢 |
J961Y型 J961Y-P54型 J961Y-P55型 J961Y-P57型 | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
| 型号 | 公称通径DN(mm) | 尺寸 (mm) | |||
| L | D1 | D2 | H | ||
| J961H-200 | 10 | 130 | 10 | 30 | 210 |
| J961Y-200 | 15 | 130 | 12 | 30 | 210 |
| 20 | 170 | 22 | 42 | 480 | |
| 25 | 170 | 27 | 42 | 520 | |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
| J961H-250 | 20 | 150 | 25 | 40 | 576 |
| J961Y-250 | 32r | 180 | 32 | 55 | 606 |
| J961H-320 | 50 | 250 | 50 | 83 | 722 |
| J961Y-320 | 65 | 430 | 65 | 98 | 811 |
| 80 | 470 | 80 | 105 | 895 | |
| 100 | 600 | 100 | 142 | 1179 | |
| J961Y-P54100V | 20 | 17 | 22 | 42 | 480 |
| J961Y-P54140V | 25 | 170 | 27 | 42 | 520 |
| 32 | 200 | 34 | 52 | 728 | |
| 50 | 350 | 53 | 76 | 728 | |
| 80 | 500 | 86 | 108 | 898 | |
| 100 | 600 | 107 | 161 | 890 | |
| J961Y-P54170V | 10 | 120 | 12 | 23 | 500 |
| J961Y-P54170V | 20 | 170 | 24 | 42 | 533 |
| J961Y-P57170V | 25 | 175 | 28 | 45 | 545 |
| J961Y-P54195V | 32 | 190 | 35 | 54 | 560 |
| J961Y-P54195V | 50 | 340 | 46 | 50 | 648 |
| J961Y-P54200V | 65 | 430 | 69 | 92 | 565 |
| 80 | 470 | 85 | 118 | 600 | |
| 100 | 560 | 105 | 145 | 680 | |
